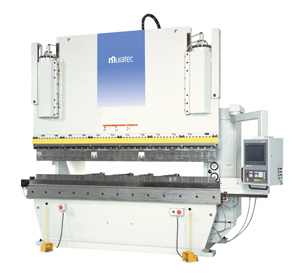

高精度プレスブレーキ

3-ポイントシリーズ

高い繰り返し精度・通り精度を可能にした独自の折り曲げ方式
スリーポイントシリーズ

高い繰り返し精度・通り精度を可能にした独自の折り曲げ方式

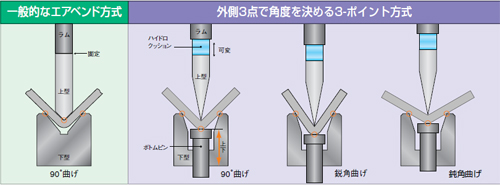

  • 従来のV曲げでは図のように外2点、内1点の3点で角度が決まります。
  • 3-ポイント方式では、外3点で角度を決めるように、下型の底がNCにより上下します。
  • 型とラムの間には油圧クッション機構があります。加圧力は油圧クッションにより、ワーク長さに対し均等に分布します。

1. 抜群の折り曲げ精度

角度誤差とキャンバー(そり)が極めて小さく、高精度折り曲げを実現しています。

2. 加圧力は、ワーク長さに対し均一

素材の長さにかかわらず、角度の誤差はほとんど変わりません。したがってワーク長さに応じた中間板、下型クラウニングの調整は不要です。

3. どこで曲げても高精度を実現

左、右、中央、どの位置で曲げても同じような精度で曲がります。
多工程ステップベンドにも対応できます。

4. テスト曲げは1回でOK

テスト回数の削減により、手早く初品出しが可能です。

5. 板厚のバラツキに影響されない。

外3点で角度を決めるスリーポイント方式は板厚がバラツイても角度のバラツキはほとんどありません。

6. 複雑形状も簡単に連続加工

寸法、角度、R曲げ、ボトミング、また極端な長辺や短辺の連続加工なども簡単にこなします。
薄板のヘミング曲げも加工プログラムの指示だけで対応でき金型の段取り替えは不要です。

7. スプリットタイプの上下型

上型・下型ともスプリットタイプで標準100mm幅。交換にクレーン、リフトは不要です。
また金型・アクセサリー等はヴィドマータイプのツールキャビネットにて収納可。専有面積が削減できます。

8. 型ストックは少種類で可

上型は、30度直剣と90度グースネックの各1組、下型はご使用になる板厚に見合う2〜3型でほとんどカバーできます。

型式

能力

曲げ長さ

フレーム間距離

フレームギャップ

オープンハイト

ラムストローク

ラムの速度
上段 50Hz
下段 60Hz

テーブル高さ

メインモータ

下降

加圧

上昇

kN
ton

(mm)

(mm)

(mm)

(mm)

(mm)

(mm/S)

(mm/S)

(mm/S)

(mm)

(kW)

3P-50-20

490
50

2100

1690

300

750

200

100

7.5
9

75
90

800

5.5

3P-50-25

490
50

2600

2190

300

750

200

100

7.5
9

75
90

800

5.5

3P-110-25

1078
110

2600

2100

300

770

250

100

7.5
9

80
95

800

11

3P-110-30

1078
110

3100

2600

300

770

250

100

7.5
9

80
95

800

11

3P-150-30

1470
150

3100

2520

300

770

250

100

8
10

85
100

900

15

3P-150-40

1470
150

4100

3520

300

770

250

100

8
10

85
100

900

15

3P-200-30

1960
200

3100

2420

350

770

250

100

8
10

80
95

900

18.5

MH-200-40

1960
200

4100

3420

350

770

250

100

8
10

80
95

900

18.5

3P-250-30

2450
250

3100

2370

350

770

250

100

8
10

75
90

900

22

3P-250-40

2450
250

4100

3370

350

770

250

100

8
10

75
90

900

22

3P-300-40

2940
300

4100

3270

350

850

300

100

8
10

75
90

1050

30

MH-300-50

2940
300

5100

4270

350

850

300

100

8
10

75
90

1050

30

3P-360-50

3528
360

5100

4160

350

850

300

100

8
10

75
90

1100

37

3P-360-60

3528
360

6100

5160

350

850

300

100

8
10

75
90

1100

37

3P-500

-60

4900
500

6100

5100

400

850

300

100

5.8
7

57
68

1100

37

1 kN = 0.102 ton

上記以外にもご相談に応じます。(例:3P-500-80)
