A-Station

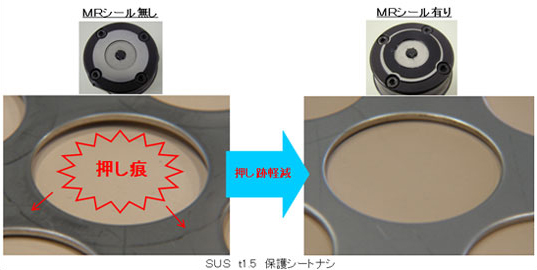

バルカン加工でのメタルストリッパによる押し跡を軽減します。

MRシール
適用材質 SPCC, SUS, AL*
(*アルミ材については効果はありますが、打抜き時に発生するアルミ粉に対するケアが必要です。)
■使用方法


(1)金型をホルダにセット (2)ストリッパ表面ゴミ・油を除去 * (3)シールを貼る (4)プレスにセット (5)プレス位置で空打

*エジェクタ等付は取り外してください。

■シールの耐久
SUS,t1.5で以下の寿命の目安です。 単発 :50,000ヒット以上

追抜き:40,000ヒット程度
■1ヒットあたりのコスト
単発 Bステーション ¥0.01!
Gステーション ¥0.05!
追い抜き Bステーション ¥0.01!
Gステーション ¥0.06!

■価格

sta.
販売単位
(セット枚数)
定価
X 10
¥4,100
A B 10
¥4,100
C 5
¥5,250
D 3
¥4,050
E 3
¥4,800
F 3
¥6,240
G 2
¥5,040
H 2
¥5,940
J 2
¥6,200

※各ステーション専用のサイズとなります 。
※FステーションのインデックスはFになります。

■注意事項
・パンチ刃先の切れ味が悪い状態で使用すると、材料がめくれ上がり、シートの剥がれが発生します。
・本仕様は予告無く、変更する場合があります。
