ＮＣ装置基板や箱物製品の、仕切り板の案内や位置決め等に使用されます。　

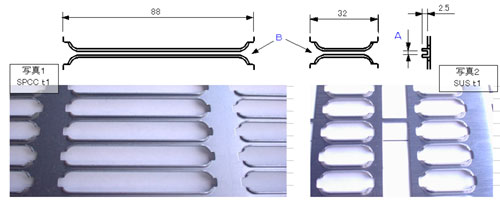

写真１，２は、下穴加工後、図の様なバーリング状に成形加工されたもので、基盤や仕切り板等をＡ部に通す際、キズ･擦れ跡が付きにくいように差込み口のＢ部を考慮した形状にしています。

下穴形状
下穴は、成形する両側を打抜きます。
下穴形状は、写真１，２が下穴１で、写真３が下穴２で行なっており、カードガイト両端の案内形状が異なります。

ブリッジ成形を２連にして、カードガイドと同様な用途に使用する場合があります下穴が不要です。仕切り板等が滑り込みやすいようにブリッジの向きをかえた写真４や、ブリッジの形状を片側変えた写真５、両側変えた写真６のようにすることもあります。

ランス成形を２連にして、カードガイドと同様の使い方をする場合があり、下穴は不要です。この場合は、上向きに成形された状態で上から差込んで使用するのに向いています。
