ロゴ・記号・文字の成形と刻印

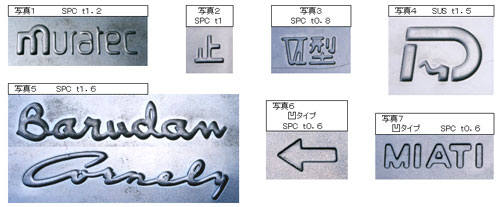

ロゴ成形 (凸タイプ・凹タイプ) 写真 1〜7

ロゴ等の浮き出し成形で、写真1の様に板厚に対し浮出し幅が細すぎる場合は幅が太いものと比較して浮出し高さが低くなります。浮出し高さを均一にしたい場合は浮出し幅を一定以上にする必要があります。寸法を指示出来ない特定のロゴ等は、形状が判るサンプルを紙面できれいなものを送付戴ければそれを基に金型を製作致します。

ロゴ成形

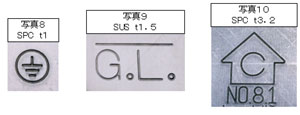

ロゴ刻印 写真 8〜10

ロゴ成形と同様に寸法を指示出来ないものは、サンプルを紙面できれいなものを送付願います。

ロゴ成形
デジタル数字              写真 11.

単発型の成形や刻印を、加工プログラムで配置し組合せすることによりデジタル数字として利用する事もできます。

ロゴ成形

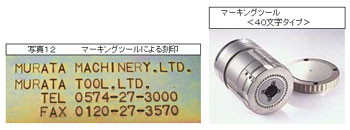

ナンバーリングツールやマーキングツールによる刻印 (上面)
