パンチプレス金型

よくあるご質問(FAQ)

パンチホルダーの吊りボルト(パンチ締付けボルト)のサイズは何か

ツールのスタイルとステーションにより異なります。下表のとおりです。

スタイル
ステーション
吊りボルト サイズ (セットボルト)
モトラム(M)シリーズ
ベクトラム(V)シリーズ
C3シリーズ
C2シリーズ
C2000 C1000 C2500
114
X
六角穴付止メネジ
M6×8
-
A
六角穴付止メネジ
M10×10
六角穴付止メネジ
M10×10
B,C
インチ
寸法
1/2−13 UNC×2−1/2
1/2−13 UNC×2
D〜
1/2−13 UNC×3
INDEX
5/16−18 UNC×3
&アダプタ スクリュー
<V3αβ,M2→5/16−18 UNC×2−1/4
&アダプタ スクリュー>
5/16 UNC×2−1/4
&アダプタ スクリュー
バルカン
M8×130
-
A,B,C
特殊ボルト M10×61
特殊M10×41
D〜
M12×60
M12×40
IND/D,F
M8×45 &アダプタスクリュー
M8×20 &アダプタスクリュー
IND/FB
特殊ボルト M10×61
-
IND/FC
特殊ボルト M10×81
ガイドパンチ
インチ
5/16-18 UNC×3
5/16-18 UNC×2-1/2
板押え
B
M8×60
M8×45
C
M10×120
M10×100
D〜
インチ
寸法
1/2-13 UNC×4-1/2
1/2-13 UNC×4
INDEX
5/16-18 UNC×3-1/2
&アダプタスクリュー
-
112
全sta.
インチ
寸法
5/16-18 UNC×3-1/2
5/16-18 UNC×3
※ INDEXはアダプタ スクリューが必要で、114・バルカン・板押えでの互換性がありません。

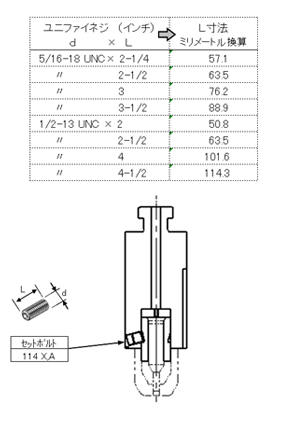

換算表

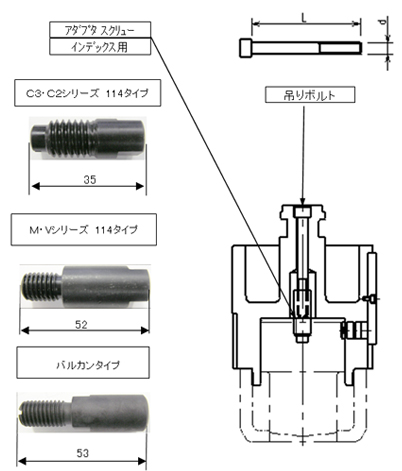

説明図
