ステーションでＸとＡの違いはなにか

ＸとＡ共に丸専用Ø12.7以下ですが、Ｘのタレット穴内径・パンチホルダー外径はＡより小さいものです

Xステーションタレット穴径とパンチホルダー外径がφ４３のものを指します。Ｖ3000α、βシリーズ , M2048LT , M2125 でＣ・Ｄのイントラック（内側）と、モトラムシリーズ（M2048LTは除外）Ｂのイントラック（内側）で一つとびにXがあります。
Aステーションタレット穴径とパンチホルダー外径がØ57.1（C2000シリーズはØ54）のものを指します。 Bステーションも同じ径の為、Bの所にＡも取り付きます。その逆は機種によってタレット穴にキー溝がなく取り付かない場合があります。
ダイは、X,A,B共通です

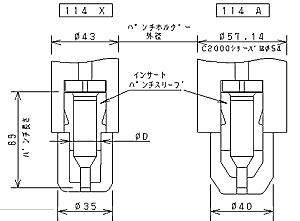

ツールスタイル１１４　 XとAの差異パンチ共通ウレタンストリッパ異なるパンチホルダー異なる（インサートパンチスリーブの形状異なる）インサートパンチスリープのØD寸法はØ２０＜Ｍ２１２５の機種のみØ２２＞

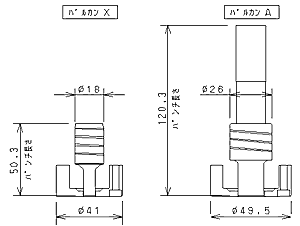

バルカンツール XとAの差異パンチ・ストリッパ・パンチホルダーそれぞれ異なります。
