タレットパンチプレス MOTORUMシリーズ[M2044TS / M2048TS]

MOTORUM M2044TS / M2048TS

CNCサーボモータ式タレットパンチプレス

M2044TS / M2048TS


M2048TS

MFエコマシン



M2044TS/M2048TSは、社団法人日本鍛圧機械工業会の「MFエコマシン認証制度」の認証を受けた、エコマシンです

サーボモータドライブラム機構

軽量高剛性化された新プレスドライブ機構の採用により、金型上下退避動 作が速くなり実加工時のサイクルタイム短縮と、パンチ加工時に発生する 振動を従来機比で約30%低減しました。

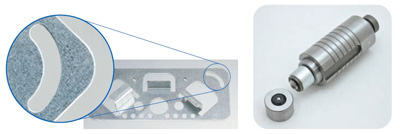

バリつぶし加工

    1 ツール・360 度全方位バリつぶし加工

    ムラテックオリジナルのボール ツールを使用したバリ(カエリ) つぶし加工です。
    上型、下型にセットしたベアリ ングで加工面をなぞることに より、抜き加工で発生したバリ をつぶし、製品裏面のカエリを 除去します。

中曲げ加工

成形加工

成形金型UP/DOWN機構

成形金型UP/DOWN機構(オプション)

成形加工時にのみ上昇する昇降式の下型機構を採用。成形ツール使用による加工速度や加工範囲の制限を解消するとともに、ワーク裏キズの低減に優れた効果を発揮します。



下出しバーリング仕様

下出しバーリング仕様(オプション)

成形加工後のワークをダイ上面から浮かせて搬送することにより、従来タレットパンチプレスが苦手としていた下出し成形加工も、ダイとの干渉による成形潰れを起こすことなく可能となりました。

タップ加工

4軸タッピング装置

4軸タッピング装置(オプション)

サーボモータで回転数と送り速度を同期させるリジッド方式の本格的タッピング装置です。

作業者支援のための刻印機能

加工製品に自由な刻印を付加することで、後工程の作業の効率化を図り、 リードタイム短縮を実現します。

ロングタイプツール対応機もラインナップ

現在お持ちのロングタイプツールをそのままお使いいただきながら、サーボモータラム駆動による高品質な加工品質をご利用いただけます。 タレットステーションは46,57,68の3タイプとなります。





M2048TS

M2044TS

プレス能力

kN

200

最大加工板厚

mm

6.35(スチールボール)

加工シートサイズ(Y×X)
レポジションなし

mm

1250 × 2500

1250 × 1250

タレットステーション数

44,54,56

ヒットレート

1.0t
25 mmピッチ
8.3 mmストローク

HPM

355

1.0t
0.5mmピッチ
1.4mmストローク

HPM

900

加工精度

mm

±0.1mm (弊社精度検査基準)
