LS3015MC
ファイバーレーザ複合加工機

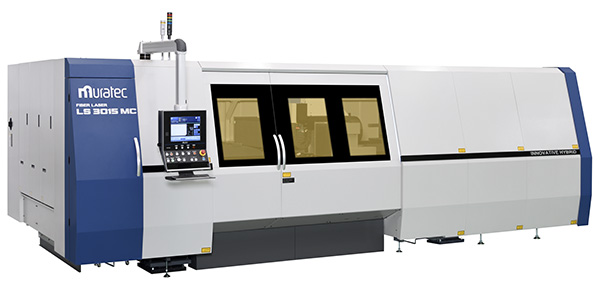

LS3015MC
|
 |
| LS3015MC は、一般社団法人日本鍛圧機械工業会の「MFエコマシン認証制度」の認証を受けた、エコマシンです |
LS3015MC1 省スペース設計

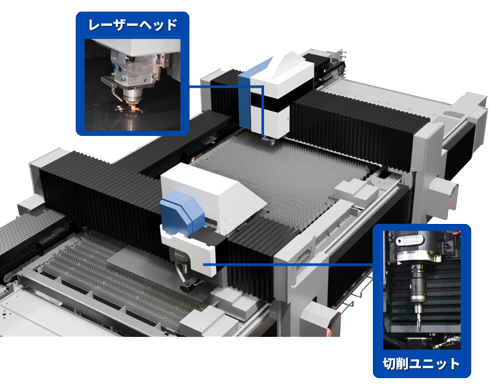

同一エリアにレーザ加工用・切削加工用の2つのユニットを搭載しており、設置エリアを配慮した省スペース設計となっています。
2 工程集約

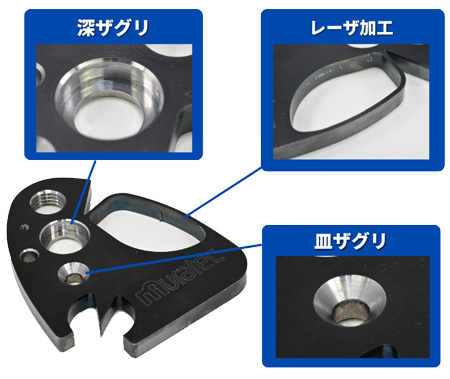

加工時のビビりを抑制する板押さえ機構や切屑を吸引する装置を搭載しており、剣山パレット上でのドリル・タップ・皿ザグリ・深ザグリ加工が可能です。
3 厚板加工
フライングオプティクス方式のファイバーレーザを採用しており、最大板厚16mmまでの複合加工、25mmまでのレーザ加工を実現します。
※詳細については、板金特設サイト「板金ユニバースサイト」へ
主な仕様
| 定格レーザ出力 | 6000 W 8000 W |
|---|---|
| 搭載ユニット | 切削（ドリル、タップ、深ザグリ、皿ザグリ） |
| 最大積載ワークサイズ | 3050 mm × 1525 mm |
| 最大レーザ加工板厚 | 25mm（軟鋼 酸素切断の場合） |
| 設置床面積 | 3369 mm × 10536 mm（周辺機器除く ） |
| 機械全高 | 2495 mm（安全表示灯、 周辺機器除） |
切削ユニット仕様
| 加工範囲 | X:34～2988 mm, Y:10～1525 mm |
|---|---|
| 最大把持板厚 | 16mm（切削加工にはワークホルダによる把持が必要） |
| 主軸最大回転速度 | 4500 min-1 (rpm) |
| 収納工具本数 | 20本 |
| 最大加工径 | タップ：M16 深ザグリ：Φ20 (SS400の場合) |
| シャンク形式 | HSK-A50 |
