ベンディングロボットシステム MBRS

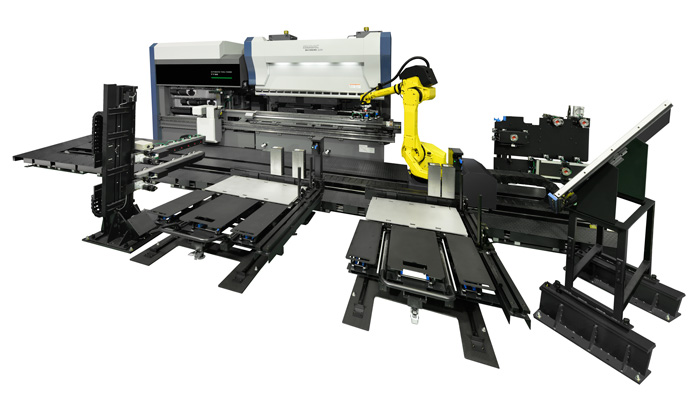

ベンディングロボットシステム
曲げる、換える、見て作れる。
簡単操作の自動曲げ加工オールインワンシステム
Point１ ベンディングロボットシステム
より楽に、より正確に、より安全に。曲げの生産性を追求。
Point２ 金型自動交換装置 TT32
交換作業の負担軽減で生産効率アップ。
Point３ ロボット専用CAM CAMPATH Bend Robot
簡単な操作でプログラムが可能。
主な機能
| BH13530 | BH18530 | BH25030 | |||
| 加工機本体 | 加 圧 能 力 | kN | 1323 | 1813 | 2450 |
| ton | 135 | 185 | 250 | ||
| オープンハイト ※1 | mm | 568 ※2 | |||
| ラムストローク | mm | 250 |
|||
| ラム下降速度 | mm/sec | 220 | |||
| ラム加圧速度 | mm/sec | 10 | |||
| 金型収納数 | 上 型：3ラック 下 型：4ラック 最大32m分収納可能 |
||||
| 装 置 重 量 | ton | 9.5 |
15 | 19 | |
| 電 源 容 量 | kVA | 13 | 22 | 27 | |
| ロボット | 軸 構 成 | ロボット：6 軸 走 行 軸：1 軸 |
|||
| 可 搬 重 量 | 50（ハンド重量含む） | ||||
| ハンド 数 | 6種類 | ||||
| 装 置 重 量 | ton | 6.7 | |||
| 電 源 容 量 | kVA | 15 | |||
※1 テーブルからパンチクランプまで ※2 AMS（角度測定装置）付きの場合

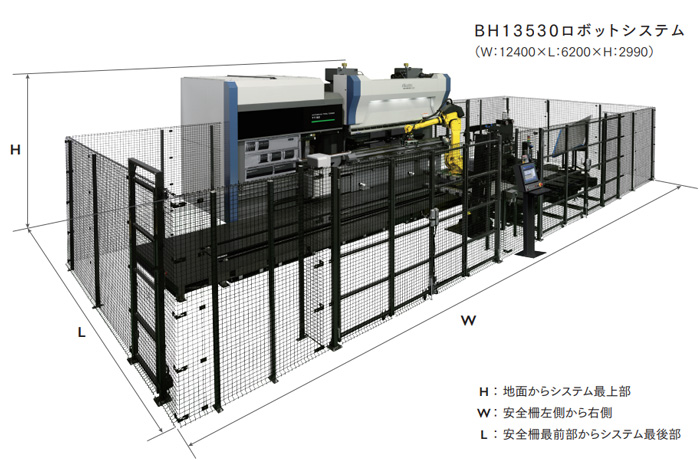

フロアシステム
