MOTORUM M3048TG / M3058TG / 30510TG

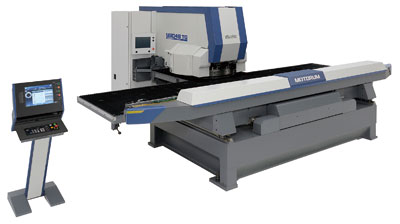

CNCサーボモータ式タレットパンチプレスM3048TG / M3058TG / M30510TG
 |
M3048TG/M3058TGは、社団法人日本鍛圧機械工業会の「MFエコマシン認証制度」の認証を受けた、エコマシンです |
安定加工
高出力、高速運転時の安定した加工を実現。
省エネ
高出力ながら省電力の新型エンジンを採用。
工程集約機能
M2からM10を網羅する新型タッピング機構や高品質、高寿命の新型バリつぶしツールを装備可能。
操作性
タッチパネル採用のオペレータにやさしい多機能NC。金型交換に配慮した独立モニターを標準装備。

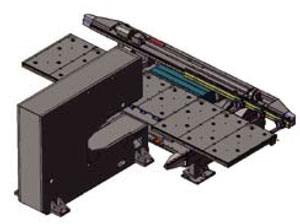

C型フレーム、テーブル分離構造
| 安定した300 kN加工と、高速・高品質・高精度加工を両立させるために、ムラテックオリジナルのC型フレームを採用し、フレームとテーブルベースを分離した構造としています。長期間にわたり、安心してご使用いただける設計構造です。 |  |

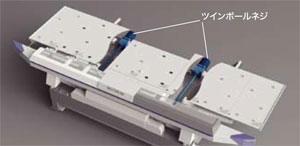

ツインボールネジ採用のワイドテーブルベース
| 高速移動に伴い大きな負荷を受けるY方向のテーブル駆動は、ツインボールネジの採用で安定性と加工精度の向上を図っています。2.5mのストロークを持つキャリッジをワイドなテーブルベースで支える構造により、より安定した加工を実現しています。 |  |

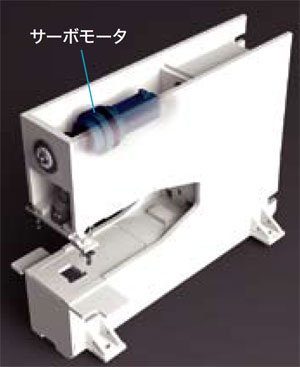

新型サーボモータドライブ
| 新たな駆動方法を採用し、シンプルデザインの機能美を追求すると同時に 省エネ、環境性能、高生産性を向上しました。パンチ駆動用のサーボモータをC型フレームにコンパクトに収める構造により、安定加工、高品質加工を実現しています。 |  |

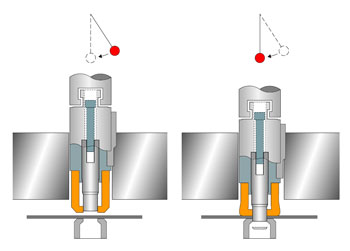

伝統の強制引き上げ方式
パンチホルダと機械的にリンクされたラムの力で打ち抜き、ラムの力で確実に引抜く強制引上げ方式を採用しています。
構成部品が少なくシンプルなウィデマンツーリングを使用し、確実な加工を実現する伝統の機械構造を継承しています。
主な仕様
| M3048TG | M3058TG | M30510 | ||||
| プレス能力 | kN | 300 | ||||
|---|---|---|---|---|---|---|
| 最大加工板厚 | mm | 6.35 （3.2 ブラシテーブル） | ||||
| 加工シートサイズ（Y×X） レポジションなし レポジション1回 |
mm | 1250 × 2500 1250 × 5000 |
1525 × 2500 1525 × 5000 |
1525 × 3050 1525 x 6100 |
||
| ヒットレート | ||||||
| 1.0t 25mmピッチ 7mmストローク |
HPM | 510 | ||||
| 1.0t 0.5mmピッチ 1.4mmストローク |
HPM | 1000 | ||||
| 加工精度 | mm | ±0.1（弊社精度検査基準） | ||||
