プレスブレーキ[BBシリーズ]

BBシリーズ Advanced Version

ボールスクリュードライブプレスブレーキ

BBシリーズ Advanced Version

ACサーボモーター&ボールネジ駆動で高い生産性を実現!

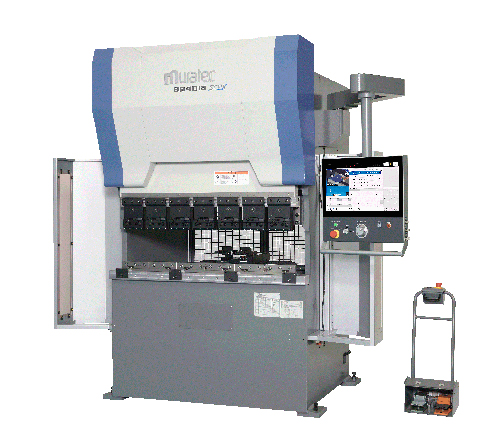

BB4013BB4013

ボールスクリュードライブ

ラム軸駆動は、ACサーボモータとボールネジ駆動によるボールスクリュードライブの採用により、高速動作と安定した繰り返し停止精度を可能にし、高い生産性を実現しました。オイルレス、減速機による低騒音など、環境性能にも優れた駆動方式です。

■ ボールネジ駆動による高速動作
■ ボールネジ駆動による安定した高い繰り返し精度
■ 環境性能(オイルレス・減速機による低騒音)

ボールスクリュードライブ

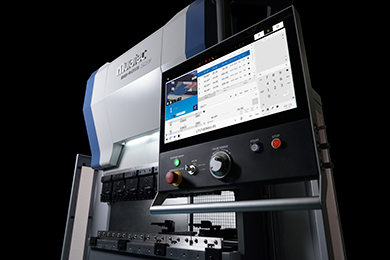

見やすく使いやすい大型操作パネルの採用と作業者を支援するUI

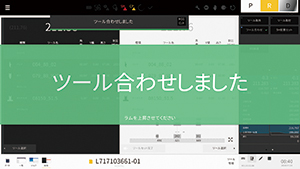

見やすくて使いやすい21.5"ワイドディスプレイを採用。マルチタッチにも対応し操作性を高めました。Advanced Version ではユーザーインターフェースを一新。機械の状態をお知らせするアナウンス・インジケータなど、作業者支援機能を強化しました。

ボールスクリュードライブ   ボールスクリュードライブ

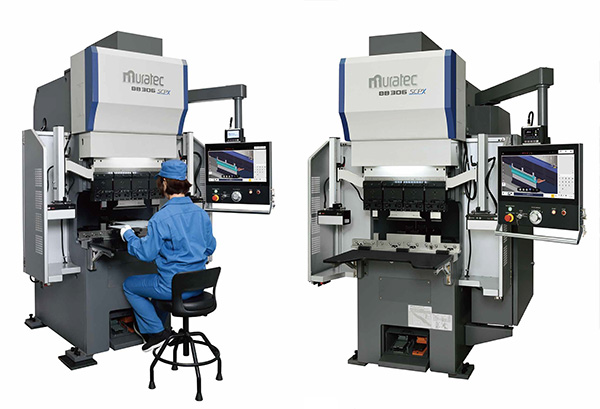

小型プレスブレーキBB306

BB306(28ton/630mm)は、小型のベンディングパートナーとしてラインナップ。コントローラのチルト構造やサポートテーブルの標準化など、椅子に座っての曲げ作業を考慮した設計で、作業者を優しくサポートします。

■ 必要な時に使用できる折り畳み式サポートテーブル標準仕様
■ コントローラの角度を変えられるチルト機構により操作性UP
■ サイドガードと角度測定機能付き安全装置(IRIS PLUS)により、 安全性と生産性を両立

  ※角度測定機能付き安全装置(IRIS PLUS)はオプション

ボールスクリュードライブ
BB306




BB306

BB4013

BB6013

BB6020

能力

kN
ton

270

28

353
36

539

55

539

55

曲げ長さ

(mm)

630

1260

1300

2100

フレーム間距離

(mm)

700

1300

900

1700

フレームギャップ

(mm)

200

100

400

400

オープンハイト

(mm)

280

280

280

280

ラムストローク

(mm)

150

150

150

150

ラムの速度

下降

(mm/S)

95

100

95

95

  加圧

(mm/S)

20

20

20

20
  上昇

(mm/S)

95

100

95

95

機械の高さ

(mm)

2410

2390

2610

2610

機械の奥行

(mm)

1120

1120

1360

1360

テーブル高さ

(mm)

900

900

900

900

機械の幅

(mm)

1515

1630

1624

2425

機械重量

(ton)

2.6

3.5

4.5

5.0
