製品情報
タレットパンチプレス / ファイバーレーザパンチプレス用
標準ローダシステム FGタイプ
ソーティングローダ
結合する加工機本体との組み合わせにより、外観が異なる場合があります。
FGタイプ
ミクロジョイントレス運用を実現する
結合する加工機本体との組み合わせにより、外観が異なる場合があります。
ミクロジョイントレス加工
- 多彩な製品仕分け
- 次工程作業の軽減
- 手掛けでの割り込み作業可能
- 小ワーク、穴空きワークもピックアップ可能
- ＮＣタイプの搬送装置制御
 |
 |

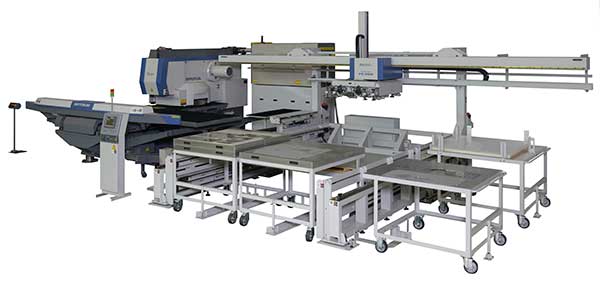

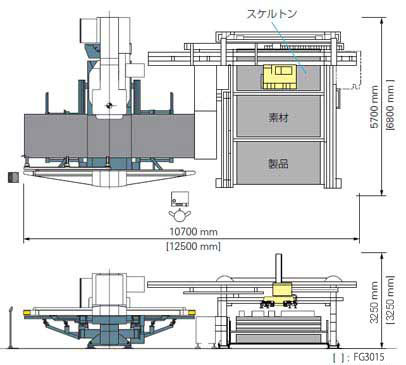

※タレットパンチプレスM3048TGとの組み合わせ事例を示しています |
※ファイバーレーザパンチプレスMF3048HLとの組み合わせ事例を示しています |
主な仕様
| 素材サイズ | タレットパンチプレス | ファイバーレーザパンチプレス | |||
|---|---|---|---|---|---|
| FG2512 | FG3015 | FG2512 | FG3015 | ||
| 最大(mm) | 1250 x 2500 | 1525 x 3050 | 1250 x 2500 | 1525 x 3050 | |
| 最小 (mm) | スケッチ加工時 | 300 × 500 | |||
| 大板から ジョイントレス製品搬出時 |
915 × 1500 |
1000 × 1500 |
915 × 1500 |
1000 × 1500 |
|
| 板厚(mm) | 0.6 ～ 4.5 | 0.6 ～ 6.35 | |||
ストッカータイプ
結合する加工機本体との組み合わせにより、外観が異なる場合があります。
ジョイントレス加工で仕分け作業を自動化
- 長時間の無人運転可能
- ネスティング積載/フリー積載が可能
- 手掛けでの割り込み作業可能
- 手押し台車(オプション)で次工程ごとに仕分け可能
|
|

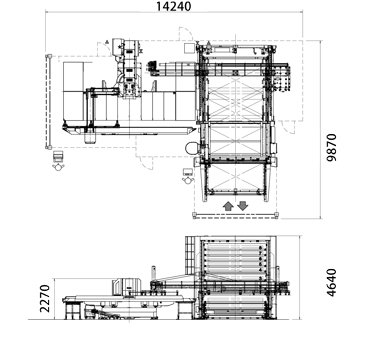

※タレットパンチプレスM30510TGとの組み合わせ事例を示しています |

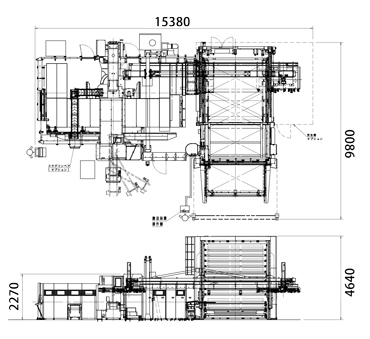

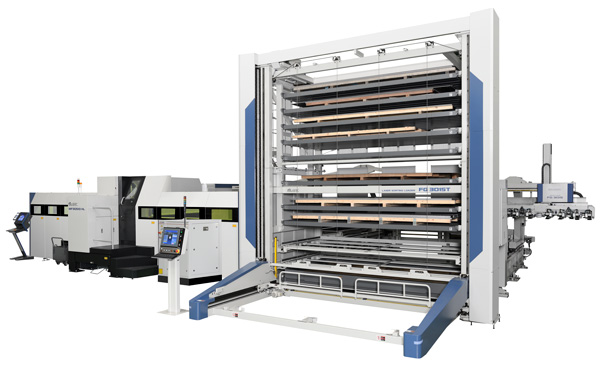

※ファイバーレーザパンチプレスMF30510HLとの組み合わせ事例を示しています |
主な仕様
| 素材サイズ | タレットパンチプレス | ファイバーレーザパンチプレス | |||
|---|---|---|---|---|---|
| FG2512T | FG3015T | FG2512T | FG3015T | ||
| 最大(mm) | 1250 x 2500 | 1525 x 3050 | 1250 x 2500 | 1525 x 3050 | |
| 最小 (mm) | スケッチ加工時 | 300 × 500 | |||
| 大板から ジョイントレス製品搬出時 |
915 × 1500 |
1000 × 1500 |
915 × 1500 |
1000 × 1500 |
|
| 板厚 (mm) | 0.6 ～ 4.5 | 0.6 ～ 6.35 | |||
