MF2048HL

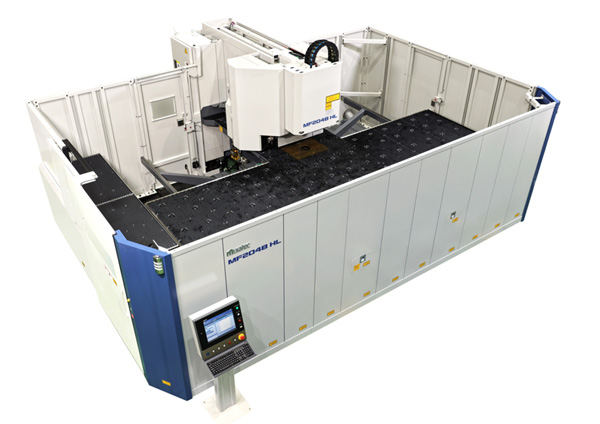

ファイバーレーザパンチプレスMF2048HL
省スペースかつコストパフォーマンスに優れた複合加工機
MF2048HL はサーボモータ式タレットパンチプレスMOTORUMシリーズをベースに、ファイバーレーザ複合加工機で培ったファイバーレーザ技術を融合させました。
- タレットパンチプレスM2048TSからの進化
サーボモータ式タレットパンチプレスM2048TSをベースに、ファイバーレーザを搭載したオールインワンマシンです。 - コンパクト設計

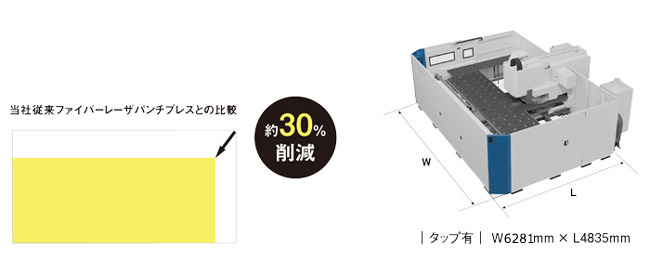

パンチプレスやCO2レーザパンチプレスからの更新を検討されているお客様にも配慮したコンパクト設計です。 - フレキシブルな自動化

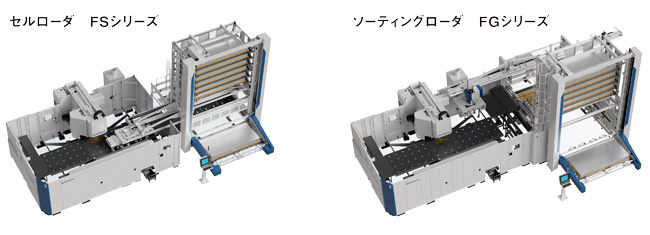

セルローダFSシリーズ、ソーティングローダFGシリーズとの組み合わせが可能で、長時間自動運転や製品仕分けに対応します。
成形加工

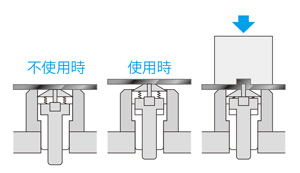

| 成形金型UP/DOWN機構 成形加工時にのみ上昇する昇降式の下型機構を採用。成形ツール使用による加工速度や加工範囲の制限を解消するとともに、ワーク裏キズの低減に優れた効果を発揮します。 |
 |

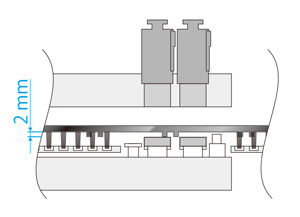

| 下出しバーリング仕様（オプション） 成形加工後のワークをダイ上面から浮かせて搬送することにより、従来タレットパンチプレスが苦手としていた下出し成形加工も、ダイとの干渉による成形潰れを起こすことなく可能となりました。 |
 |
タップ加工
| タッピング装置（オプション） サーボモータで回転数と送り速度を同期させるリジッド方式の本格的タッピング装置です。 |
 4軸タッピング |
 8軸タッピング |
特殊金型
ボールツール BT-Ⅲ |
Wilson Wheel Tool |
マルチツール |
レーザエッジツール BL-Ⅰ |

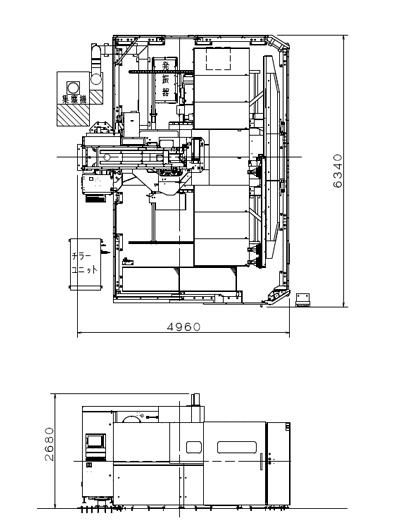

フロアレイアウト
主な仕様
| パンチプレス部 | プレス能力 | 200 kN 20 ton |
|---|---|---|
| ヒットレート (25mmピッチ) | X:370 hpm Y:280 hpm |
|
| タレットステーション数 | 44, 54, 56 | |
| 早送り速度 | 125 m/min (XY同時2軸） | |
| タップ（オプション） | 4軸, 8軸 | |
| ファイバーレーザ加工部 | 定格出力 | 3000 W |
| 共通仕様部 | 加工範囲（X xY) | 2500 mm x 1250 mm |
| 最大加工板厚 | 6.35 mm | |
| 最大積載ワーク重量 | 150 kg |
