よくあるご質問(FAQ)

マルチツールZとマルチツール(従来タイプ)との違いはなにか

マルチツールZのパンチ部はステムAssyもなくシンプルで、ストリップ力も強く・より安定加工

マルチツールZ マルチツール (従来タイプ)
12ステーションタイプ
打抜トン数

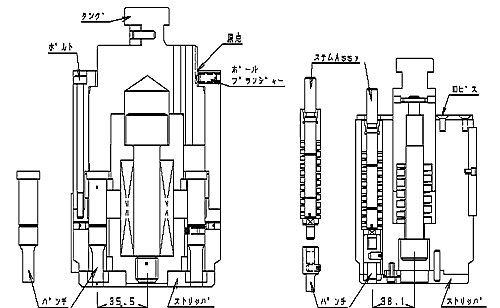

  • パンチ交換は、マルチツール(従来タイプ)ではステムAssyからパンチの脱着が必要でしたが、マルチツールZではパンチ単体の交換ですみます。更にセット時のボルトは4本で少なくなりました。(図は12ステーションタイプを示しています。)
  • ストリップ力もマルチツールZは強くなり、強いワーク押え力による安定した打抜きと強いワーク引離し力による安定加工ができます。(より安定加工する為に、ストリッパ内にグリスの封入をお奨めします。)
  • パンチホルダー・ダイホルダー共に取り付き部は互換性ある為、そのままマルチツールZに切替る事ができます。また、マルチツールZに切替える際には、本機パラメーター変更が必要になります。
