MT20(G)

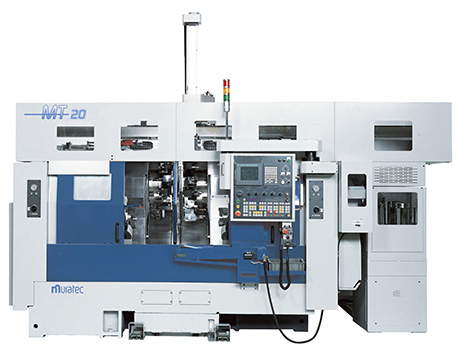

CNC対向2軸ターニングセンタ　MT20(G)

ワンマシン・ワンサイクル
15＋15ステーション&全ステーション回転工具可能

MT20は、多様な加工ニーズに応え、工程集約を実現するために、多彩な複合加工機能をそろえました。

■クラス最多15ステーションタレット×2基搭載

■両主軸完全同期　高精度表裏面位相合わせ

■多彩な複合加工　両Y軸 ±50mm & C軸制御 &大型ディスクブレーキ

チャックサイズ	⌀210 mm　8インチ　/　⌀254 mm　10インチ
タレットステーション数	15 ステーション x 2
Y軸ストローク（オプション）	± 50 mm
最大バー材寸法	65 mm
主軸モータ	標準：15kW / 30 min　 オプション：22.0 / 30 min（左軸のみ）
主軸最高回転数	2,500 min-1 　3,500 min-1　　4,000 min-1　（4,000は15.0 kWのみ）
回転工具モータ	3.0 kW（定格トルク 12 N･m） 　最高回転数：3,000 min-1　 ツールサイズ：⌀20.0 mm
ガントリーローダ	ワークサイズ：⌀ 170 mm × 140 mm　　ワーク重量：5.0 kg × 2個
