MW400(G)

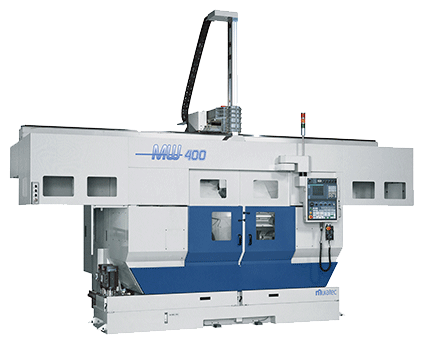

正面型CNC平行2軸旋盤 MW400(G)
大型ディスクロータの高速加工と無人化に最適
MW400は、伝統の高剛性、高精度を保証するコラムタイプ/タレットバー構造をベースにディスクブレーキ、フライホイール、プーリー等の大物チャックワークの高速加工に最適化。製造コストの大幅削減を目指します。
■角スライドとタレットバー構造により、高い剛性と安定した重切削を実現
■完全直下型チップフローによる長時間無人運転を実現
■汎用性に優れた同時3軸CNCガントリーローダによる大物ワーク自動搬送を実現
| チャックサイズ | ⌀381 ｍｍ / 15インチ |
|---|---|
| タレットステーション数 | 標準：8 ステーション × 2 オプション：12 ステーション × 2 |
| 主軸モータ | 標準：22 kW / 30 min × 2 オプション： 30 kW / 30 min × 2 |
| 主軸最高回転数 | 3,000 min-1 ( 22㎾ ) 3,500 min-1( 30 ㎾ ) |
| ツールサイズ | 外径バイト：□ 25 mm ボーリングバー：⌀ 50mm |
| ガントリーローダ | 標準仕様 ワークサイズ：⌀ 280 mm × 200 mm
ワーク重量：20.0 kg × 2個 縦２列仕様 ワークサイズ：⌀ 350 mm × 120 mm ワーク重量：25.0 kg × 2個 |
