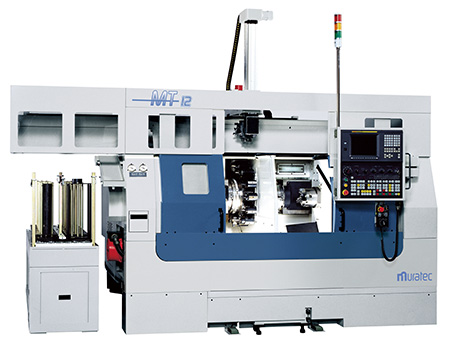

CNC対向2軸型ターニングセンタ MT12
工程集約の決め手は 15角+15角タレット!
MT12は、工程集約を実現するとともに、省スペース、コストパフォーマンスを追求したコンパクトな対向2軸旋盤です。
■クラス最小の省スペース設計
■15ステーションタレット×2基
■全てのステーションに回転工具の取付が可能
■C軸制御の付加による多彩な工程集約
■両主軸の完全同期による表裏面の位相合わせ
■ガントリーローダまたはバーフィーダとのドッキングによる無人運転
チャックサイズ |
 |
6インチ, 8インチ |
 |
刃物台形状 |
 |
15角タレット x 2 |
 |
棒材最大加工径 |
 |
51 mm |
 |
主軸最高回転数 |
 |
3,000 rpm, 4,500 rpm
6,000 rpm (7.5kWのみ) |
 |
主軸モータ |
 |
標準(左, 右):7.5, 7.5 kW / 30 min.
オプション(左, 右):11, 11 kW / 30 min. |
 |
ライブツール回転数 |
 |
4,000 rpm |
 |
ライブツールモータ |
 |
2.7kW (12 Nm/連続) x 2 |
 |
所要床面積 |
 |
W 2,700 mm x D 1,850 mm |
 |
総重量 |
 |
ローダ無: 5,200 kg,
ローダ付: 5,600 kg
|
