村田機械の旋盤ユニバースサイト

平行2軸型CNC旋盤 MW35

External Gantry Loader & Swing Arm Loader ー小物ワークの効率的な量産加工にー

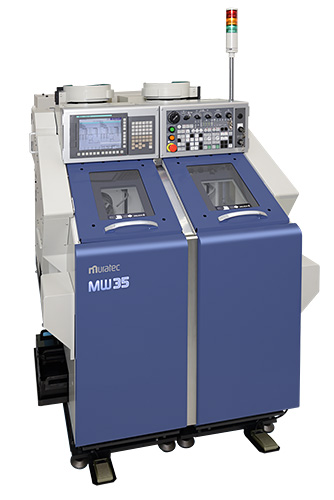

CNC平行2軸旋盤 MW35
CNC平行2軸旋盤 MW35

シングルハンドローダ仕様



ダブルハンド&搬送用ローダ仕様



■短サイクル対応

 くし刃型刃物台、高い加減速主軸やワーク脱着用機内ローダ/機外搬送用ローダを搭載し短サイクルワークに対応

■省スペース・視認性の良い機械高さ

 現場の作業者の視線を遮らない、視認性の良い機械高さ

■サブ刃物台(オプション)

 オプションのサブ刃物台により、多彩な加工に対応

MW35

シングルローダ仕様

ダブルハンド&搬送用ローダ仕様

チャックサイズ

4 インチ

刃物台形状

くし刃型刃物台 x 2

主軸最高回転数

6,000 rpm

主軸モータ

7.5kW / 30 min. × 2

所要床面積

W 980 mm x D 2,416 mm

W 980 mm x D 2,416 mm

高さ

H 1,600 mm

H 1,660 mm

最大搬送ワーク

φ30 mm x 75 mm

φ20 mm x 50 mm



搬送用高速ローダ

最高速度



X軸 :180 m/min.

Y軸 :125 m/min.

ローダストローク



X軸 :1800 mm

Y軸 : 100 mm
