MD200(G)

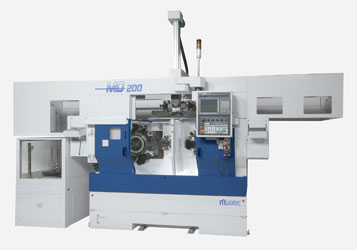

正面型CNC平行2軸ターニングセンタ MD200(G)
ライブツール＋高速ローダ＋高性能ターニングセンタ
■あらゆる加工形態にジャストフィット！
投資効果、汎用性の高い工程集約な省スペースラインを可能にしました。旋削加工、回転工具加工、反転加工、2軸同一加工、3軸同一加工、4軸同一加工を使い分けあらゆる加工形態にジャストフィット、新世代生産に挑戦します。
■加工形態、ラインタクトに合わせ最適なシステムを構築。
| チャックサイズ | ⌀254 mm / 10インチ |
|---|---|
| タレットステーション数 | 10 ステーション x 2 |
| 主軸モータ | 標準：11.0 kW / 30 min x 2
オプション：15.0 kW / 30 min x 2、22.0 kW / 30 min x 2 |
| 主軸最高回転数 | 2,000 / 2,400 / 3,500 min-1 ※2,000は11.0 kWのみ ※2,400 / 3 ,500は22.0 kWのみ |
| ツールサイズ | 外径バイト：□25 mm ボーリング：⌀40 mm |
| 回転工具モータ | 4.0 kW（定格トルク22.0N･m） 最高回転数：3,000 min-1 ツールサイズ：⌀20.0 mm |
| ガントリーローダ | ワークサイズ：⌀ 200 mm × 120 mm ワーク重量 標準：6.0 kg ×2個 オプション：8.0 kg / 12.0 kg / 16.0 kg × 2個 |
