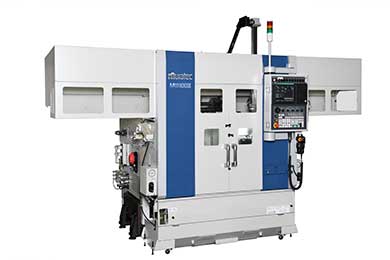

正面型CNC平行2軸旋盤 MW100Ⅱ(G)
機械剛性と搬送機能を強化した6インチ対応マシン
■機械剛性を強化
- タレットバー方式採用（Z軸）
- 主軸ベアリング径アップ
■新型高速3軸サーボローダ
- CFRP（炭素繊維強化プラスチック）製ユニットによる軽量化で、加減速度、最高速度をアップ。
- 短サイクルタイムには2機のローダを搭載可能（ツインローダタイプ）
■コンパクトデザイン
- コンパクトデザイン
- クラス最少のフロアスペースで、省スペースなラインを構築
- 機械寸法： 横幅1550mm、奥行き1650mm
| チャックサイズ | ⌀165 mm / 6インチ |
|---|---|
| タレット ステーション数 | 8 ステーション × 2 |
| 主軸モータ | 7.5 kW / 30 min × 2 |
| 主軸回転数 | 3,000 min-1、4,500 min-1、 6,000 min-1 |
| ツールサイズ | 外径バイト：□ 20 mm ボーリングバー：⌀ 40 mm |
| ガントリーローダ | 標準仕様 ワークサイズ：⌀ 60 mm × 40mm ワーク重量：1.0 kg × 2個 拡大仕様(オプション)ワークサイズ:⌀ 120 mm ×80mm ワーク重量：2.0 kg×2個 |
