MW120EX / MW120EXG MW200EX / MW200EXG MS60EX / MS60EXG
MW120EX / MW120EXG MW200EX / MW200EXG MS60EX / MS60EXG
新世代MW・MSシリーズ
ハードターニング、断続切削などの厳しい条件の加工においても安定した加工能力を備えます。

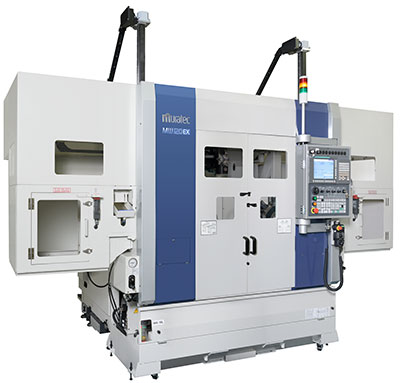

MW120EXツインローダタイプ
■高精度、高剛性、高追従性を実現
「EXタイプ」は従来機に対して高精度、高剛性、高追従性の実現を目的とした様々な設計変更が加えられたハイグレード機。
角スライド仕様を標準装備しハードターニング、断続切削など条件の厳しい加工においても、安定した能力を発揮します。
■新高速ローダ （MW120EX）
軽量化でさらにスピードアップしたCFRP製ローダを搭載。
| MW120 搭載ローダ |
新高速ローダ (CFRP製） |
|
| ローダ総重量 (kg） | 100 | 58 |
|---|---|---|
| スピード（/min.） X軸 Y軸 Z軸 |
160 120 35 |
240 175 65 |
■ アイドルタイム短縮オプション （MW120EX）
非切削時間を短縮し、さらに生産性向上
| 製品名 | 平行2軸型ＣNC旋盤 | 正面型ＣNC旋盤 | 平行2軸型ＣNC旋盤 |
|---|---|---|---|
| 機種名 | MW120EX | MS60EX | MW200EX |
| チャックサイズ | 6インチ、8インチ | 6インチ、8インチ | 8インチ、10インチ |
| タレット ステーション数 |
8ステーション × 2 12ステーション×2 (※） |
8ステーション
12ステーション (※） |
10ステーション × 2
12ステーション × 2 (※） |
| 主軸モータ | 7.5kW/30min × 2 11kW/30min x 2 (※） | 7.5kW/30min. 11kW/30min (※） | 15kW/30min. × 2 22kW/30min × 230kW/30min. × 2 |
| 軸ストローク／早送り速度 | X: 130mm 24m/m Z: 145mm 24m/m |
X: 130mm 24m/m Z: 145mm 24m/m |
X: 190mm 24m/m Z: 170mm 24m/m |
| 主軸回転数 | 4,500min-1 3,000min-1 6,000min-1（7.5kWのみ） |
4,500min-1 3,000min-1 6,000min-1（7.5kWのみ） |
2,400min-1 3,500min-1 |
| 所要床寸法 | W1,900mm × D1,940mm | W1,110 mm x D1,930mm | W2,360mm × D2,240 mm |
| 総重量（ローダ付） | 4,500 kg | 2,500 kg | 7,000 kg |
(※)オプション
