MW100(G)

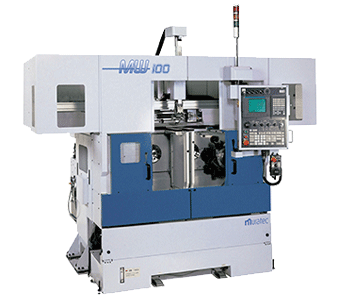

正面型CNC平行2軸旋盤 MW100(G)
⌀60,40長以下の小物ワークに最適化
横幅1550mmのコンパクトセル
■高速3軸サーボローダ
- 本体と一体設計された高速ローダによる高速で汎用性の高い搬送
- 早送り速度： X、Y、Z軸=150、120 、55m/min
- ワークサイズ：⌀ 60 mm × 40mm ワーク重量：0.7 kg × 2個（標準仕様）
ワークサイズ：⌀ 120 mm ×80mm ワーク重量：2.0 kg×2個 （拡大仕様・オプション）
■サイクルタイムを短縮
- タレット24m/min
■コンパクトデザイン
- コンパクトデザイン、省スペースなラインを構築
- 機械寸法： 横幅1550mm、奥行き1650mm
| チャックサイズ | ⌀165 mm / 6インチ |
|---|---|
| タレット ステーション数 | 8 ステーション × 2 |
| 主軸モータ | 5.5 kW / 30 min × 2 |
| 主軸回転数 | 3,000 min-1、4,500 min-1、 6,000 min-1 |
| ツールサイズ | 外径バイト：□ 20 mm ボーリングバー：⌀ 40 mm |
| ガントリーローダ | 標準仕様 ワークサイズ：⌀ 60 mm × 40mm ワーク重量：0.7 kg × 2個 拡大仕様(オプション)ワークサイズ:⌀ 120 mm ×80mm ワーク重量：2.0 kg×2個 |
