MW120Ⅱ(G)

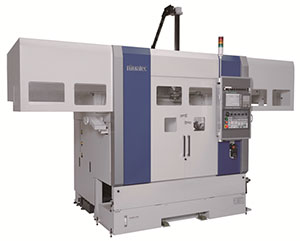

正面型CNC平行2軸旋盤 MW120Ⅱ(G)
正面型CNC平行2軸旋盤の新スタンダードマシン
MWシリーズは、伝統の高剛性、高精度を保証するコラムタイプ/タレットバー構造をベースに、2軸旋盤ならではのメリットを生かして生産合理化を実現します。
■完全分離構造/高精度化
EXシリーズで実績のある高精度部品や構造を採用し高精度化を実現。
■高速同時3軸CNCガントリーローダ
軽量化などでさらに高速化。加減速時間の短縮によるワーク搬送時間を削減し、さらなるサイクルタイムの短縮を実現。
| チャックサイズ | ⌀210 mm / 8インチ | |
|---|---|---|
| タレットステーション数 | 標準：8ステーション × 2 オプション： 10ステーション × 2 | |
| 主軸モータ | 標準：7.5 kW / 30 min × 2 オプション： 11. 0 kW / 30 min × 2 | |
| 主軸回転数 | 3,000 min-1、4,500 min-1、 6,000 min-1（6,000は 7.5 kWのみ） | |
| ツールサイズ | 外径バイト：□ 20 mm / □ 25 mm ボーリングバー：⌀ 40 mm |
|
| ガントリーローダ | 標準仕様 | ワークサイズ：⌀ 120 mm × 80 mm オプション：⌀ 180 mm × 80 mm ワーク重量：3.0 kg × 2個 |
| CFRP仕様 （オプション） |
ワークサイズ：⌀ 120 mm × 80 mm オプション：⌀ 180 mm × 80 mm ワーク重量：3.0 kg × 2個 |
|
本ページの内容(製品仕様など)は事前の予告なく変更されることがあります。
