MJ100(G)

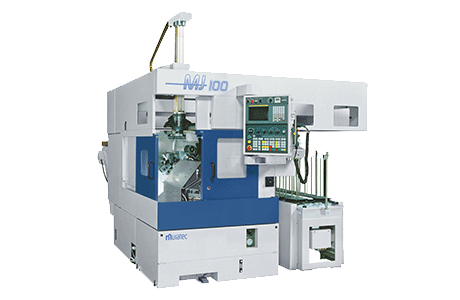

正面型CNC心押台付旋盤 MJ100(G)

横幅1715mmの省スペース10インチシャフトマシン
量産加工の省フロアスペースに最大限の威力を発揮

【ショートタクトタイム加工への対応】

1. 構造
   高剛性、高精度な新型テイルストックを内蔵。チャック、タレット、テールストックが 機械の左右方向でなく、奥行き方向に配置されているため、横幅1715mmと大幅な省 スペース設計になっています。したがってガントリーローダの移動距離も短くて済 み、ショートタクトタイムの加工に最大の効果を発揮します。
2. 一体型ガントリーローダ
   機電一体型ガントリーローダにより、トータルコスト低減と省スペースを可能にしました。
3. クイックアクションローダ
   ローダチャックは90度旋回のダブルハンドタイプを採用。クイックアクションを実現 し、ローディング時間を短縮しました。



チャックサイズ	⌀210 mm　8インチ　/　⌀254 mm　10インチ
タレットステーション数	標準：10 ステーション　オプション：12 ステーション
主軸モータ	標準：15 kW / 30min　 オプション：22 kW / 30min
主軸最高回転数	2,400 min-1、3,500 min-1
心押台	テイルストック MT No5　推力 3,900N　ストローク 230mm（油圧駆動）
ツールサイズ	外径バイト： □ 25 mm　　ボーリングバー：⌀ 40 mm
ガントリーローダ	ワークサイズ：⌀ 150 mm × 200 mm 　ワーク重量：6.0 kg ×2個
