CNCシャフト加工用旋盤

CNCシャフト加工用旋盤　 ML400(G) / ML400L(G)

ML400(G)（1タレット / 2タレット）	ML400L(G)（1タレット / 2タレット）

Z軸（長手方向ストローク）

ML400：430 mm ML400L：600 ｍｍ

2タレットタイプ

1スピンドル2タレット構造によりアイドルタイムを削減。 また2つのタレットを同時に使用した異部位同時加工やバランスカットが可能となり、サイクルタイムを短縮。

1タレットタイプ

オプションのサーボ式振れ止め装置により、内径加工が可能。 1台で外径加工／内径加工を連続加工が可能。

	ML400 (G)
	（1タレット）		（2タレット）
チャックサイズ	⌀165 mm　6インチ、⌀210 mm　8インチ
タレットステーション数	標準：6 ステーション オプション：8 ステーション		標準：6 ステーション × 2 オプション：8 ステーション × 2
主軸モータ	標準：7.5 kW / 30min オプション：11.0 kW / 30min		標準：11.0 kW / 30min オプション：15 kW / 30min
主軸最高回転数	3000 min-1、4500 min-1　※6,000 min-1は7.5 kWのみ
心押し台	テイルストック/推力： 標準：MT4 / 3,700N　　 オプション：MT5 / 4,600N ストローク：300㎜（サーボ駆動）
回転工具機能	回転工具モータ : 0.75kW（定格トルク 2.8N・m） 最高回転数 : 3,500 min-1　ツールサイズ:⌀10.0 ｍｍ

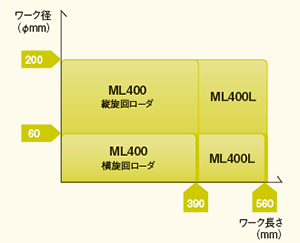

ガントリーローダ ワークサイズ・重量	－	縦旋回タイプ ⌀200㎜×390㎜ 5.0 kg × 2個	－	縦旋回タイプ ⌀200㎜×390㎜ 5.0 kg × 2個
		横旋回タイプ ⌀60㎜×390㎜ 5.0 kg × 2個		横旋回タイプ ⌀60㎜×390㎜ 5.0 kg × 2個

	ML400L (G)
	（1タレット）		（2タレット）
チャックサイズ	⌀165 mm　6インチ、⌀210 mm　8インチ
タレットステーション数	標準：6 ステーション オプション：8 ステーション		標準：6 ステーション× 2 オプション：8 ステーション × 2
主軸モータ	標準：7.5 kW / 30min オプション：11.0 kW / 30min		標準：11.0 kW / 30min オプション：15 kW / 30min
主軸最高回転数	3000 min-1、4500 min-1　※6,000 min-1は7.5 kWのみ
心押し台	テイルストック/推力： 標準：MT4 / 3,700N　　 オプション：MT5 / 4,600N ストローク：400㎜（サーボ駆動）
回転工具機能	回転工具モータ : 0.75kW（定格トルク 2.8N・m） 最高回転数 : 3,500 min-1　ツールサイズ:⌀10.0 ｍｍ
ガントリーローダ ワークサイズ・重量	ー	縦旋回タイプ ⌀200㎜×560㎜ 5.0 kg × 2個	ー	縦旋回タイプ ⌀200㎜×560㎜ 5.0 kg × 2個
		横旋回タイプ ⌀60㎜×560㎜ 5.0 kg × 2個		横旋回タイプ ⌀60㎜×560㎜ 5.0 kg × 2個
