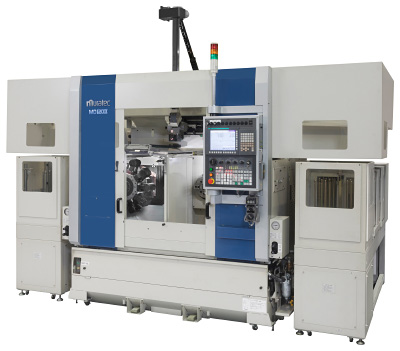

正面型CNC平行2軸ターニングセンタ MD120Ⅱ(G)
回転工具＋高速ローダ＋高性能平行2軸型CNCターニングセンタ
■あらゆる加工形態にジャストフィット！
汎用性の高い工程集約な省スペースラインを可能にした正面型CNC平行2軸旋盤 。
旋削加工、回転工具加工、反転加工、2軸同一加工、3軸同一加工、4軸同一加工を使い分けあらゆる加工形態にジャストフィット。
■ミーリング加工能力を強化。
■加工形態、ラインタクトに合わせ最適なシステムを構築。
| チャックサイズ | ⌀210 mm 8インチ | |
|---|---|---|
| タレットステーション数 | 10 ステーション x 2 | |
| 主軸モータ | 標準：7.5 kW / 30 min x 2 オプション：11.0 kW / 30 min x 2 | |
| 主軸最高回転数 | 3,000 / 4,500 / 6,000 min-1 ※6,000は7.5 kWのみ | |
| ツールサイズ | 外径バイト：□20 mm / □25 mm ボーリング：⌀40.0 mm |
|
| 回転工具モータ | 2.5 kW（定格トルク 8.0N･m）最高回転数：4,000 min 2.2 kW（定格トルク 8.0N･m）最高回転数：6,000 min |
|
| ガントリーローダ | 標準仕様 | ワークサイズ：⌀ 120 mm × 80 mm オプション：⌀ 180 mm × 80 mm ワーク重量：3.0 kg × 2個 |
| CFRP仕様
（オプション） |
ワークサイズ：⌀ 120 mm × 80 mm オプション：⌀ 180 mm × 80 mm ワーク重量：3.0 kg × 2個 |
|
本ページの内容(製品仕様など)は事前の予告なく変更されることがあります。
