MW40(G)

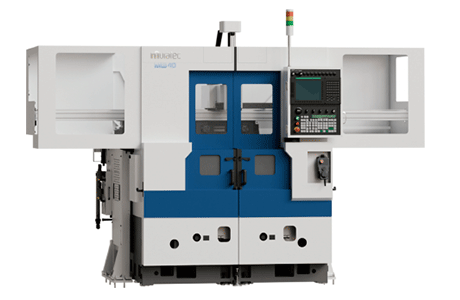

正面型CNC平行2軸ターニングセンタ　MW40(G)

⌀50以下、寸法公差5μm～10μm　小物部品の量産加工に最適

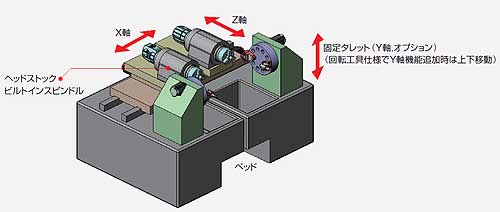

振動に対する耐性に優れた完全2分割ベッド構造

標準的にベッドを左右分離することにより、反対軸からの振動などの影響を最小限に抑えることが可能です。
ハードターニング加工、素材がアルミ材/焼結材など要求面粗度が高い場合に威力を発揮します。

固定タレットを採用することで剛性を高め従来機以上に高精度加工を可能にしました。

10 ステーション刃物台で熱変位5μｍ以下を実現

タレット刃物台はツール段取り換えの頻度を減らし、切粉の影響を低減します。

3軸直交ガントリーローダをオプションで用意

早送り速度：X、Y、Z軸 = 180、130、35 m/min
可搬ワークサイズ： ⌀50 × 90mm、0.5kg×2



チャックサイズ	⌀135 mm / 5インチ
タレットステーション数	10 ステーション x 2
Y軸ストローク（オプション）	± 25 mm
主軸モータ	3.7 kW / 30 min x 2
主軸最高回転数	8,000 min-1
ツールサイズ	外径バイト：□20 mm　　ボーリング：⌀25 mm
回転工具（オプション）	モータ：1.0 kW（定格トルク2.0N･m）　最高回転数：6,000 min-1　 ツールサイズ：⌀70.0 mm
ガントリーローダ	ワークサイズ：⌀ 50 mm × 90mm 　ワーク重量：0.5 kg × 2個
