MD60Ⅱ(G)

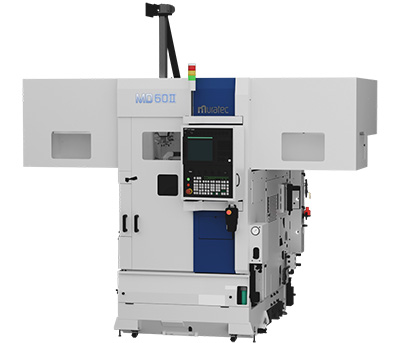

正面型CNCターニングセンタ　MD60Ⅱ(G)

正面型旋盤にミリング機能を搭載したコンパクトな複合加工機

■高剛性化

• ヘッドストック形状の変更
• X軸・Z軸のリニアガイドの変更

■回転工具能力が向上

• 回転工具モータの変更

■ライン構築の改善

• 2軸機MD120Ⅱと スペック、操作性を統一。 操作盤も同じで扱いやすい



チャックサイズ		⌀210 mm　 8インチ
タレットステーション数		10 ステーション x 1
主軸モータ		標準：7.5 kW / 30 min x 1　 オプション：11.0 kW / 30 min x 1
主軸最高回転数		3,000 / 4,500 / 6,000 min-1　 ※6,000は7.5 kWのみ
ツールサイズ		外径バイト：□20 mm / □25 mm　　ボーリング：⌀46.0 mm
回転工具モータ		2.5 kW（定格トルク 8.0N･m）　最高回転数：4,000 min 2.2 kW（定格トルク 8.0N･m）　最高回転数：6,000 min ツールサイズ：⌀16.0 mm
ガントリーローダ	標準仕様	ワークサイズ：⌀ 120 mm × 80 mm 　オプション：⌀ 180 mm × 80 mm　 ワーク重量：3.0 kg × 2個
	CFRP仕様 （オプション）	ワークサイズ：⌀ 120 mm × 80 mm 　オプション：⌀ 180 mm × 80 mm　 ワーク重量：3.0 kg × 2個
