MD100(G)

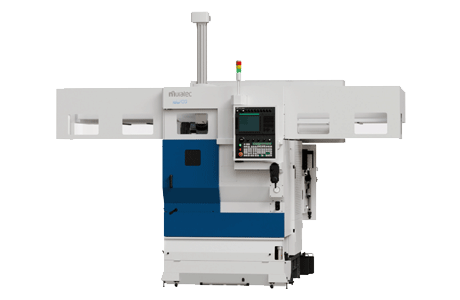

正面型CNCターニングセンタ　MD100(G)

最短ラインタクト構築に。1軸ターニングセンタ

■インテリジェント同時3軸CNCガントリーローダ

稼働率、汎用性、作業性アップを強力にバックアップ

• 高感度過負荷検知で即停止。
• どこからでも再起動可能！途中起動型ローダサイクル機能。
• 最速移動速度を自動選定！可変時定数のデルタ機能。
• 着座NGが発生してもサイクル続行！ローディング再トライ機能。
• 最適なローダパターンに対応可能！CNC同時3軸機能。

■工程集約の主役！回転工具機能

全ステーションに旋削工具、回転工具取り付け可能。

• 回転工具モータ：4.0 kW, 22 Nm
• 最高回転数：3000 min^-1
• タレットステーション：10 ステーション



チャックサイズ	⌀254 mm 　10インチ
タレットステーション数	10 ステーション
主軸モータ	標準：11.0 kW / 30 min　 オプション：15.0 kW / 30 min　、22.0 kW / 30 min
主軸最高回転数	2,000 / 2,400 / 3,500 min-1 ※2,000は11.0 kWのみ 　※2,400 / 3,500は22.0 kWのみ
ツールサイズ	外径バイト：□ 25 mm　　ボーリングバー：⌀ 40 mm
回転工具モータ	4.0kW（定格トルク 22.0N・m）　最高回転数：3,000 min-1　 ツールサイズ：⌀20.0 mm
ガントリーローダ	ワークサイズ：⌀ 200 mm × 120 mm 　 ワーク重量　標準：6.0 kg ×2個　オプション：8.0 kg / 12.0 kg / 16.0 kg × 2個
